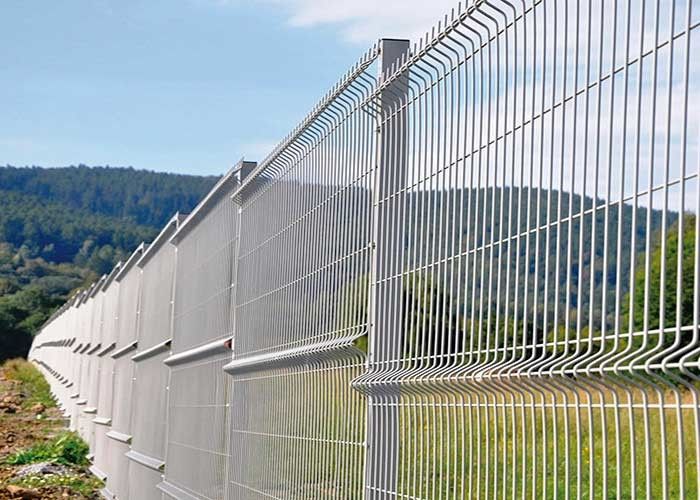

Hàng rào gấp Dây sắt V Hàng rào bảo mật lưới
Sự miêu tả
Đặc tính
• Dầm hình chữ “v” nằm ngang giúp tấm tăng thêm độ cứng
• Các khẩu độ lưới thường 200mm x 50mm
• Có sẵn thiết kế bảng điều khiển không tiêu chuẩn (yêu cầu số lượng sản xuất tối thiểu)
• Được sản xuất từ dây mạ kẽm đạt tiêu chuẩn BS EN 10244-2: 2001 loại D
• Thích hợp cho việc lắp đặt nhiều thang máy
• Phạm vi dây có sẵn từ đường kính 3,90mm - 7,50mm
• Phạm vi chiều cao có sẵn từ 1030mm * - 3030mm *
• Bảng điều khiển thường được sản xuất rộng 3,00m (giảm chi phí lắp đặt và đăng khoảng 20%, khi so sánh với bảng điều khiển rộng 2,50m)
* Chiều cao bảng danh nghĩa, chiều cao bảng thực tế có thể thay đổi theo thiết kế
Sự chỉ rõ
Dây dòng x Dây chéo |
Kích thước lỗ | Chiều dài bảng điều khiển | Chiều cao bảng điều khiển | Uốn không. | Màu thông dụng | Xử lý bề mặt |
4x4mm 4,5x4mm 4,5x4,5mm 5x4mm 5x5mm 6x5mm 6x6mm |
50X100mm 50X200mm 55X200mm 75X150mm 100X300mm
|
2m 2,2m 2,4m 2,5m 2,8m 3m |
830mm | 2 |
RAL6005 xanh lục Xám RAL7016 Nâu RAL8019 RAL9005 đen RAL9010 trắng |
1. mạ kẽm nhúng nóng sau khi hàn dây đen 2. PVC tráng sau khi hàn dây mạ kẽm 3.PE tráng sau khi hàn dây mạ kẽm |
Thông số kỹ thuật của SqaureBài đăng
Xem bài viết | Kích thước | Độ dày | Chiều cao bảng điều khiển | Bài cơ sở | Bài bình thường | Xử lý bề mặt |
Bài vuông |
40 * 40mm 50 * 50mm 60 * 60mm |
1,0mm 1,1mm 1,2mm 1.5mm 1.8mm 2mm 2,5mm |
830mm | 850mm | 1200mm |
1. ống đen Mạ kẽm nhúng nóng 2. ống mạ kẽm tráng PVC |
1030mm | 1050mm | 1400mm | ||||
1230mm | 1250mm | 1600mm | ||||
1530mm | 1550mm | 2000mm | ||||
Bài hình chữ nhật |
30 * 50mm 40 * 60mm 60 * 80mm |
1830mm | / | 2400mm | ||
2030mm | / | 2500mm | ||||
2230mm | / | 2800mm | ||||
2430mm | / | 3000mm |
Ứng dụng
